مشخصات مستند فنی
این سند مرجع فنی درایو GA500 یاسکاوا است و موضوعاتی مانند دریافت و بررسی محصول، نصب مکانیکی، سیمکشی الکتریکی، اتصالات کنترل I/O، اتصال به PC، اینترلاک خارجی، مقاومت ترمز، حفاظت مدار، راهاندازی، تستران، تنظیم پارامترها، ارتباطات MEMOBUS/Modbus، نگهداری، و گروههای پارامتری مختلف را پوشش میدهد.
معرفی سند

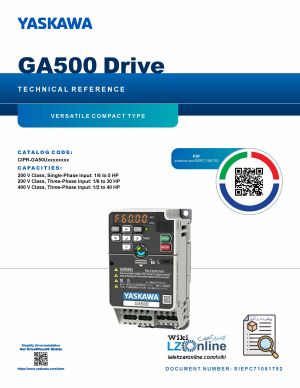

GA500 Drive Technical Reference یک راهنمای فنی مرجع برای درایوهای سری Yaskawa GA500 است. این سند با شماره/کد SIEPC71061752C شناخته میشود و محتوای آن برای مهندسان، تکنسینها، یکپارچهسازها و کاربران صنعتی تهیه شده است تا بتوانند درایو را بهدرستی دریافت، نصب، سیمکشی، راهاندازی، تنظیم و نگهداری کنند.
دامنه و هدف
هدف این سند ارائهی یک مرجع کامل برای تمام مراحل کار با GA500 است، از زمان دریافت محصول تا راهاندازی و نگهداری. موضوعات اصلی آن شامل موارد زیر است:
بررسی نامپلیت و کد کاتالوگ اصول ایمنی و هشدارهای استفاده نصب مکانیکی و شرایط محیطی سیمکشی مدار قدرت و کنترل اتصال به PC راهاندازی و تستران پارامترها و ویژگیهای درایو ارتباطات صنعتی نگهداری و عیبیابی پایه
ساختار محتوای سند
بر اساس متن استخراجشده، این مرجع فنی دارای ساختاری گسترده و چندبخشی است:
بخشهای ابتدایی
Preface and General Precautions Receiving Using the Product Safely Warranty Information
1. Receiving
این بخش به دریافت درایو، بررسی کد کاتالوگ و نامپلیت، و شناخت ویژگیها و مزایای روشهای کنترلی میپردازد. همچنین به طراحی Finless-type drive اشاره شده است.
2. Mechanical Installation
این بخش موضوعات مکانیکی را پوشش میدهد، از جمله:
شرایط محیط نصب موقعیت نصب و فاصلههای لازم جابجایی درایو مدلهای درایو و تلفات توان باز و نصب مجدد کاورها جدا کردن و نصب کیپد نصب کیپد روی پنل کنترل یا دستگاه دیگر روشهای نصب و شرایط مرتبط
3. Electrical Installation
این فصل یکی از بخشهای مهم سند است و شامل موارد زیر میشود:
سیمکشی مدار اصلی سیمکشی مدار کنترل اتصالات کنترل I/O اتصال به کامپیوتر اینترلاک خارجی نصب مقاومت ترمز حفاظت سیمکشی درایو گزینه ترمز دینامیکی / حفاظت موتور بهبود ضریب توان جلوگیری از surge ناشی از switching کاهش نویز حفاظت شاخهای توصیهشده برای UL listing چکلیست سیمکشی ملاحظات کاربرد موتور
4. Startup Procedure and Test Run
این بخش مراحل راهاندازی را شرح میدهد:
اجزای کیپد و عملکردها حالت Drive Mode و Programming Mode تغییر تنظیمات پارامترها مراحل راهاندازی Auto-tuning و تستران
بخشهای بعدی و گروههای پارامتری
در بخشهای بعدی سند نیز موضوعات گستردهای دیده میشود، از جمله:
Drive Related Features Communication / PLC / MEMOBUS- Modbus Maintenance گروههای پارامتری مختلف مانند:
- C1 – Accel & Decel Time
- C2 – S-Curve Characteristics
- o1 – Keypad Display
- o2 – Keypad Operation
- o3 – Copy Keypad Function
- L1 – Motor Protection
- L2 – Power Loss Ride Through
- L3 – Stall Prevention
- n1 – Hunting Prevention
- n2 – Auto Freq Regulator
- T0 – Tuning Mode Selection
خلاصه فنی
این سند را میتوان بهعنوان مرجع اصلی مهندسی برای GA500 در نظر گرفت. تمرکز آن فقط بر نصب اولیه نیست، بلکه طیف کامل نیازهای عملیاتی را شامل میشود: از دریافت و بررسی محصول، نصب فیزیکی، سیمکشی، کنترل I/O، ارتباطات، پارامترها، Auto-tuning، تا نگهداری و بهرهبرداری.
کاربردهای اصلی
طراحی و نصب تابلو برق راهاندازی اولیه درایو تنظیم پارامترها و شخصیسازی عملکرد اتصالهای صنعتی و ارتباطات Modbus/MEMOBUS نگهداری و پشتیبانی فنی استفاده توسط OEMها و Integratorها برای پروژههای صنعتی
